Выводной светодиод ARL-2507UYD-700mcd (Arlight, 2x5мм, жёлтый)

Основные преимущества

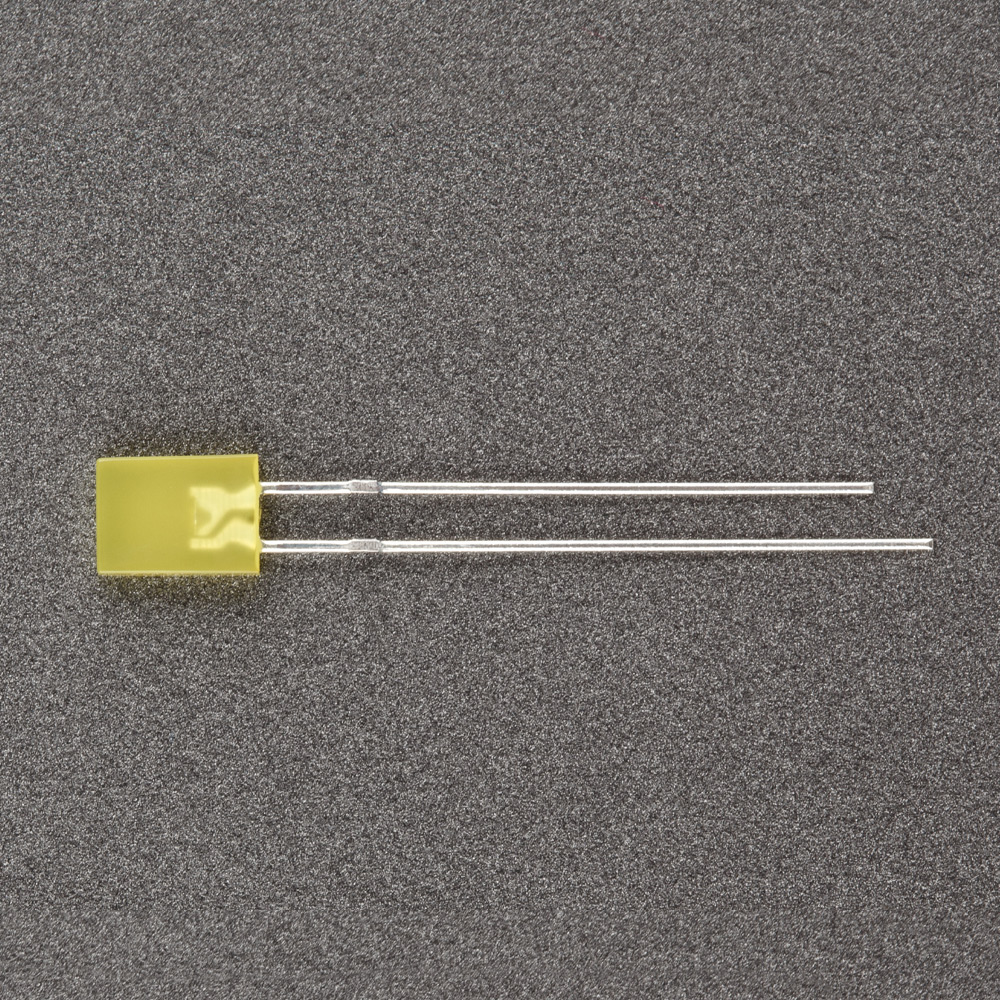

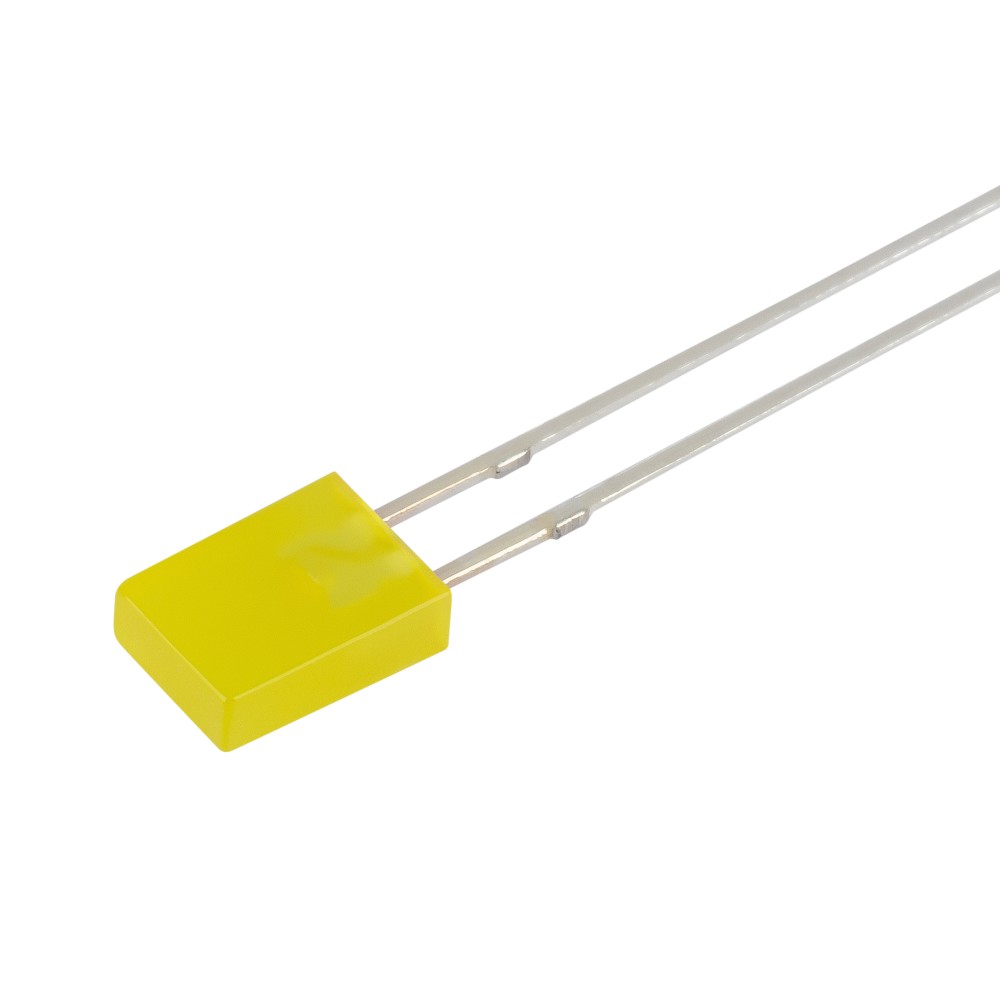

Светодиод ARL-2507UYD-700mcd представляет собой выводной прямоугольный светодиод с размерами 2x5x7 мм и жёлтым свечением на длине волны 590 нм. Угол излучения составляет 130°, что обеспечивает широкий световой поток, подходящий для различных приложений.

Сила света варьируется от 0.45 до 0.7 кд при прямом токе до 0.02 A, что позволяет использовать его в модулях индикации и других устройствах, требующих заметного освещения.

Технические характеристики

Светодиод имеет диффузную линзу, что способствует равномерному распределению света. Падение напряжения составляет 1.9–2.3 В, что важно для правильного выбора источника питания и предотвращения перегрева. Рекомендуемый рабочий ток не должен превышать 16–17 мА для обеспечения долговечности устройства.

Угол излучения в 130° позволяет использовать светодиод в условиях, где требуется широкий световой поток, что делает его подходящим для различных индикационных задач.

Область применения

Светодиод ARL-2507UYD-700mcd может быть использован в модулях индикации электронных приборов, а также в устройствах типа «бегущая строка» и «табло». Он также подходит для применения в дорожных знаках и светофорах, а также в световых украшениях и игрушках с подсветкой.

Отрасли применения включают электронику, транспорт, рекламу и освещение, где требуется эффективная индикация и визуальная подсветка.

Монтаж и установка

Монтаж светодиода осуществляется на печатные платы с использованием стандартных методов пайки. Поверхность должна быть чистой и ровной для обеспечения надежного соединения. Рекомендуется использовать специальные крепежные элементы для надежной фиксации.

Подключение светодиода требует соблюдения полярности, так как неправильное подключение может привести к его повреждению. Необходимо учитывать падение напряжения и рабочий ток для правильного выбора источника питания.
